智能化弱電行業是現代建筑與智慧城市發展的核心支撐領域，涵蓋安防監控、綜合布線、樓宇自控、網絡通信等多個子系統。對于希望快速入門的新手而言，掌握系統設計和施工的基礎，尤其是讀懂弱電系統拓撲圖，是邁向?qū)I(yè)的第一步。

一、 理解弱電系統拓撲圖：行業的“導航地圖”

弱電系統拓撲圖，是描述各智能化子系統設備連接關系、信號流向和系統架構的示意圖。它就像一份精密的“導航地圖”，指導著從設計、施工到運維的全過程。

1. 核心要素識別：

• 設備符號：了解常用圖例，如攝像機、交換機、服務器、控制器、傳感器、配線架等對應的圖形符號。

• 連接線路：分清光纖、網線、控制線、電源線等不同線纜的表示方法，以及線纜的規格、型號標注。

• 邏輯關系：理解設備之間的層級關系（如核心層、匯聚層、接入層）、信號傳輸路徑（從前端采集到后端處理與存儲）以及各子系統的邊界與接口。

1. 典型系統圖解析：

• 安防系統：通常包括前端（攝像機、門禁讀卡器）、傳輸（網絡/同軸電纜）、管理/存儲（NVR、管理服務器）和顯示（監控大屏）四部分，拓撲圖會清晰展示視頻流與控制流的走向。

• 綜合布線系統：展示工作區、水平子系統、垂直干線子系統、設備間與管理間的配線架連接關系，是網絡與電話系統的基礎物理架構。

• 樓宇自控系統：呈現各類傳感器、執行器（如溫濕度傳感器、電動閥門）如何通過DDC控制器聯網，最終受控于中央管理軟件的邏輯結構。

看懂拓撲圖，就能把握系統的骨架，理解“設備在哪里”、“信號怎么走”以及“系統如何集成”。

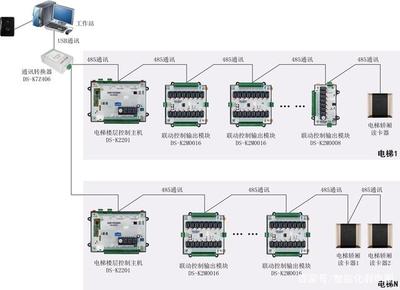

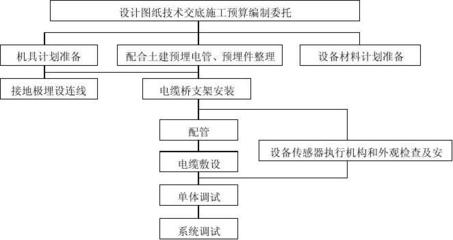

二、 智能化系統工程的設計與施工流程

識圖是理解設計成果，而要參與項目，還需了解工程從藍圖到落地的全過程。

1. 設計階段：規劃與藍圖繪制

• 需求分析：與客戶深入溝通，明確功能需求、性能指標和預算范圍。

• 方案設計：根據需求選擇合適的技術與產品，確定系統組成，繪制初步的系統拓撲圖、點位圖和平面布置圖。

• 施工圖設計：深化方案，繪制詳細的施工圖紙，包括精確的點位、管線路由、設備安裝大樣圖、系統接線圖等，并編制設備清單與施工規范。

1. 施工階段：從圖紙到實體

• 施工準備：熟悉圖紙、技術交底、材料設備采購與檢驗、施工隊伍組織。

• 管線敷設：依據圖紙進行橋架安裝、管道預埋、線纜穿放與標號。這是隱蔽工程，質量至關重要。

• 設備安裝：安裝前端設備（如攝像機、插座面板）、機房設備（機柜、服務器）及終端設備（大屏、控制面板）。

• 系統調試：這是技術核心環節。包括單點調試（確保每個設備通電、聯網、功能正常）、子系統調試和系統聯調（驗證各系統間聯動功能，如報警觸發視頻彈出錄像）。

• 測試驗收：依據合同與規范進行系統性能測試，整理竣工資料（含最終圖紙、測試報告、操作手冊等），完成項目交付。

三、 給入門者的建議

1. 理論與實踐結合：熟讀《智能建筑設計標準》等規范，同時多研究實際項目的圖紙，有機會多跑工地，觀察設備實物與安裝工藝。
2. 掌握基礎技能：了解基本的網絡知識（IP地址、VLAN）、電氣常識，并熟練使用AutoCAD等制圖軟件。
3. 從子系統專精開始：弱電系統龐大，可以先選擇一個感興趣的子系統（如網絡、安防）深入學習，再逐步拓展。
4. 關注集成與運維：智能化的發展趨勢是系統集成與平臺化管理。了解各子系統如何通過協議（如ONVIF, BACnet）互聯，以及智慧運維平臺的概念，將讓你更具前瞻性。

快速入門智能化弱電行業，“會看圖”是鑰匙，“懂設計”是藍圖，“明施工”是路徑。從解讀一張拓撲圖開始，逐步深入到設計原理與施工細節，你便能在這個技術驅動、前景廣闊的領域中，穩步建立起自己的專業能力，實現從入門到精通的跨越。
